Pistolas aerográficas

Presentando la "GTi Pro" - Características, ventajas y mantenimiento 5ª Parte

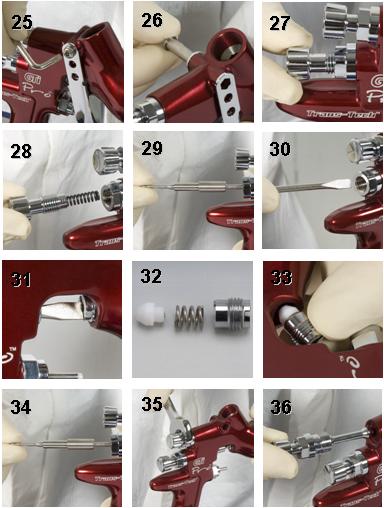

Empaquetadura de la aguja Instrucciones de sustitución: 1. Retire el gatillo usando la llave SPN-8 o la llave TORX (T20). (Ver Fig. 25 Y 26) 2. Retire de la pistola el mando de ajuste de fiuidos y el muelle de la aguja junto con la base del muelle. (Ver Fig. 27 Y 28) 3. Retire la aguja de fiuido del cuerpo de la pistola. (Ver Fig.29) 4. Afloje y retire la tuerca de la empaquetadura usando la llave SPN-8 o un destornillador de punta plana. (Ver Fig. 30 Y 31) 5. Deseche la empaquetadura y el muelle de la empaquetadura si los va a sustituir. Limpie la empaquetadura si la va a reutilizar. Limpie también el muelle y la tuerca de la empaquetadura. (Ver Fig. 32). 6. Vuelva a montar la empaquetadura (ver Fig. 32). Enrósquela en el cuerpo de la pistola a mano (ver Fig. 33) Y luego apriétela (Ver Fig. 30 Y 31) 7. Introduzca la aguja de fluido a fondo en el cuerpo de la pistola. asentándola en el pico de fiuido (Ver Fig. 34). 8. Introduzca el muelle de la aguja. la base del muelle. y el mando de ajuste de fluidos. (Ver Fig. 28 Y 27.) Vuelva a instalar el gatillo (Ver Fig. 25 Y 26.) 9. Apriete a fondo el gatillo y enrosque el mando de ajuste de fluidos hasta que haga tope. Desenrósquelo 1/2 vuelta y el gatillo tendrá su recorrido total. 10. Apriete el gatillo varias veces para verificar su funcionamiento. Inserto del suministro de fluido: El inserto de fluido y la junta NO pueden sustituirse. No retire estas piezas. Estas piezas no requieren mantenimiento alguno. salvo la limpieza regular.



	Empaquetadura de la aguja

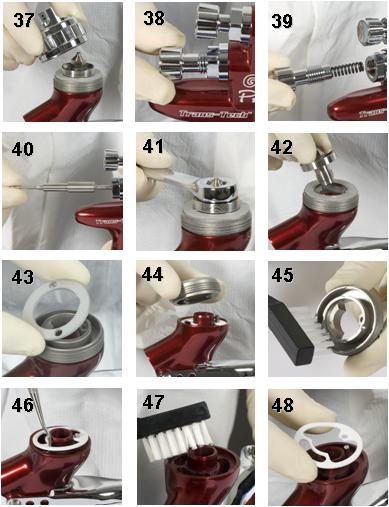

Sustitución de la junta del cabezal de pulverización:

1. Retire el cabezal de aire y el anillo de retención. (Ver Fig. 37)
2. Retire el mando de ajuste de fluidos, el muelle, y la base del muelle.
(Ver Fig. 38 Y 39)
3. Retire la aguja de fluido del cuerpo de la pistola. (Ver Fig. 40)
4. Retire el pico de fluido usando la llave SN-28 (10 mm), y la placa frontal.
(Ver Fig. 41,42 Y 43)
5. Retire el cabezal de pulverización.
(Ver Fig. 44).
6. Limpie el cabezal de pulverización con un cepillo suave (ver Fig. 45).
7. Retire la junta del cabezal de pulverización usando un pequeño destornillador o punzón. (Ver Fig. 46)
8. Limpie la parte delantera de la pistola si es necesario, usando un cepillo suave, asi como el cabezal de pulverización, el pico de fluido, el cabezal de aire y el anillo de retención. (Ver Fig. 47)
9. Coloque una nueva junta del cabezal de pulverización en la parte delantera de la pistola, asegurándose de que el pequeño orificio de la junta esté sobre la clavija de la pistola. (Ver Fig. 48).
10. Coloque la placa frontal sobre el cabezal de pulverización, y monte el cabezal de pulverización en el cuerpo de la pistola, encajando la clavija en el orificio del cabezal de pulverización. Coloque el pico de fluido, el cabezal de aire y el anillo de retención. Apriete el pico de fluido a 14-16 nm. No apriete demasiado el pico de fluido. (Ver Fig. 44, 43, 42, 41 Y 37).
11. Introduzca la aguja de fluido a fondo en el cuerpo de la pistola, asentándola en el pico de fluido. (Ver Fig.40)
12. Vuelva a montar el muelle de la aguja, la base del muelle, y el mando de ajuste de fluidos. (Ver Fig. 39 Y 38).
13. Apriete a fondo el gatillo y enrosque el mando de ajuste de fluidos hasta que haga tope. Desenrósquelo 1/2 vuelta y el gatillo tendrá su recorrido total.
14. Apriete el gatillo varias veces para verificar su funcionamiento.

Sustitución de la junta del cabezal de pulverización
