Descripción de las herramientas y características - 1ª Parte

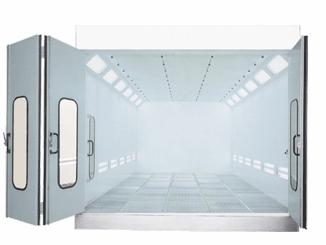

Cabina de pintura

Cabina de pintura

• Generador:
SP500601- Equipado con 2 motores de 12 CV 4050x1470 mm capaz de generar un caudal de 30.000 m3/h y una potencia calorífica de 150.000 Kcal/h.
SP500611- Equipado con 2 motores de impulsión y extracción 15 CV 4050x1470 mm capaz de generar un caudal de 36.000 m3/h y una potencia calorífica de 300.000 Kcal/h. con sistema variador de frecuencia Inverter y quemador de llama directa
• Estructura:
Totalmente plastificada, realizada en chapa de 10/10 mm con aislamiento de 53 mm de espesor en lana de roca con puerta de servicio.
• Iluminación::
2 filas de Iluminación:, 1 localizada en el ángulo superior, con 4 tubos fluorescentes de 30 w cada plafón y 1 instalada en los paneles laterales (2 tubos 30 w por plafón).
• Cuadro:
Todas las funciones se realizan automáticamente, arrancador normal o Inverter con PLC.
• Dimensiones:
Interiores: 7,21 x 3,96 x 2,80. Exteriores: 7,32 x 4,07 x 3,49 (3,89 con basamento).Sistema inverter

Descripción:

Cabina de pintura modelo OMEGA con doble grupo de presión equilibrada, dotada con dos motores de 12 ó 25 CV capaces de generar un caudal de 30.000 m3/h ó 36.000 m3/h, totalmente plastificada con sistema electrónico de regulación de presión y alarma de filtros. Sistema arrancador mediante estándar o Inverter.









Zona de trabajos Rápidos

Zona de trabajos Rápidos

GRUPO DE PRESION EQUILIBRADA CON CALOR


• Generador:
Equipado con filtrode carbón activo y motor de 7,5 CV capaz de generar un caudal de18.000m3/h.
• Dimensiones: Interiores: 6,60 x3,96 x 2,80
Exteriores:6,72 x 4,07 x 3,30 ( 3,70 con basamento)
• Estructura:
Totalmente plastificada, realizada en chapa blanca zincada de10/10 mm con aislamiento de 53 mm.
de espesor de lana de roca.
- Frontales libres para entrada y salida con cortinas
- Paneles de un lateral acristalados
• Iluminación:
1 fila de Iluminación:, localizada en los ángulos superiores con 3 tubos fluorescentes cada plafón.

Descripción:

ZONA DE PREPARACIÓN RÁPIDA predispuesta para puente de infrarrojos con grupo impulsor de 7,5 CV dotado de filtros de carbón activo.

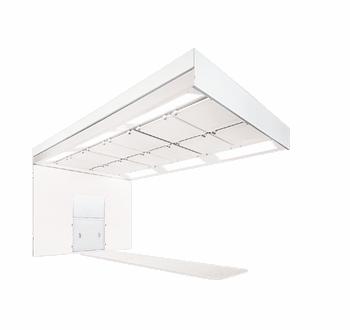

Zona de preparación con plenum

Zona de preparación con plenum


Descripción:

Zona de preparación con plenum Mod. PK 4000 con iluminación. Dotada de grupo impulsor de 7,5 CV ó 10 CV, ideal para todas las operaciones previas al pintado.

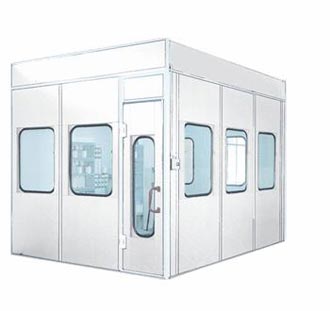

Box de pintura

Zona de trabajos Rápidos


Descripción:

Box de pintura totalmente aislado dotado de sistema de extracción de gases e iluminación cumpliendo todas las normativas Europeas.
